Bau des Wasserkrans im Bahnhof Neresheim

Zur historisch korrekten Wasserversorgung von Dampflokomotiven gehört ja eigentlich ein Wasserkran. Früher gab es in Neresheim sogar 2 davon, jeweils am Bahnsteigende, damit die Lokomotiven während des Haltes Wasser fassen konnten. Leider sind diese der Modernisierung der Bahn zum Opfer gefallen. Aber der Dillinger Wasserkran hat über Umwege schon vor Jahren seinen Weg nach Neresheim gefunden und harrte seitdem seiner Verwendung entgegen.

Da der Wasserkran nicht gerade betriebswichtig ist, Wasser fassen kann man ja auch mit dem Schlauch aus dem Hydranten, kamen die Vorbereitungsarbeiten nur langsam voran. Beim Bau des Gleis 3 wurde schon ein Leerrohr für die Wasserleitung und ein Abwasserrohr für das Restwasser zum vorgesehenen Standort gelegt.

Mai 2005

Bereits im Januar 2005 haben wir begonnen, für das Fundament des Wasserkrans eine Grube auszuheben. Das hat sich etwas hingezogen, da einerseits der Winter im Februar viel Schnee brachte und andererseits einige Schichten Fels ausgebrochen werden mussten.

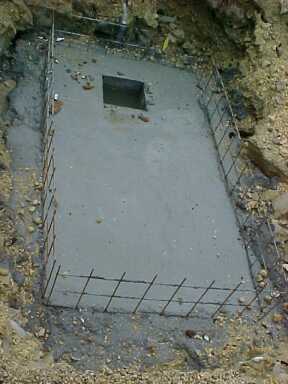

Anfang Mai konnte dann die Bodenplatte betoniert werden. In dem Schacht sammelt sich das Wasser, daß beim Entwässern des Wasserkrans in das Fundament läuft.

Juni 2005

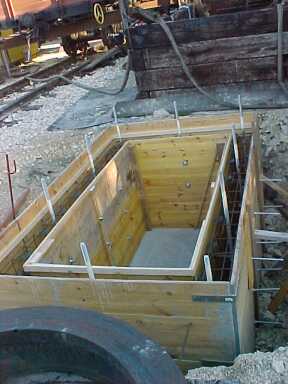

Schalung des Fundamentes (Größe ca. 17 kb)

Anfang Juni war dann die Schalung für die Wandungen fertig. Eine Schwierigkeit beim Schalungsbau lag darin, daß der Boden des Fundamentes nicht eben ist, da das Wasser ja in den Schacht laufen soll und deshalb eine entsprechende Neigung vorhanden sein muss. Die Oberkante muss aber exakt waagerecht liegen, da hier später eine Stahlplatte aufgesetzt wird, die das Standrohr des Wasserkrans aufnimmt.Ist die nicht sauber ausgerichtet, steht der Wasserkran nachher schief.
Mit den auf dem Bild sichtbaren Gewindestangen wird die Deckplatte dann verschraubt.

Juli 2005

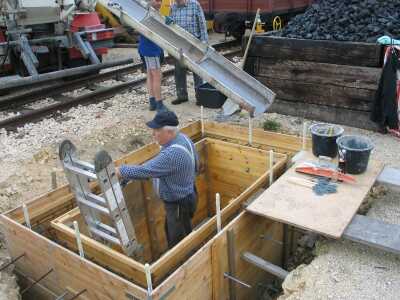

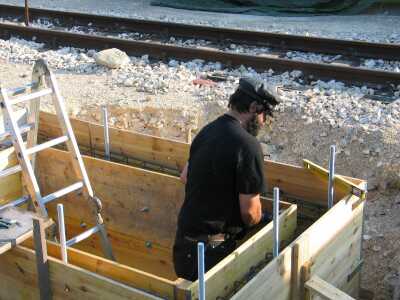

letzte Arbeiten an der Schalung (Größe ca. 28 kb)

Mitte Juni wurde es Ernst mit dem betonieren des Fundaments. Hier werden gerade die letzten Arbeiten an der Schalung ausgeführt.

Am 15. Juni kam dann der Betonlaster, denn eine solche Menge Beton in kurzer Zeit selbst zu mischen ist recht mühsam. So klein die Schalung auch aussieht, aber es gehen doch einige Tonnen Beton hinein.

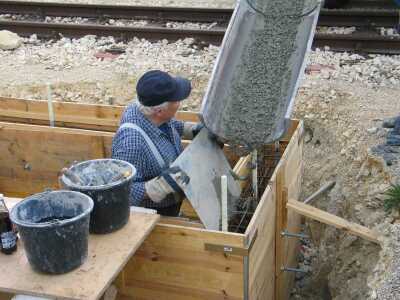

Langsam beginnt sich der Beton in die Schalung zu ergießen.

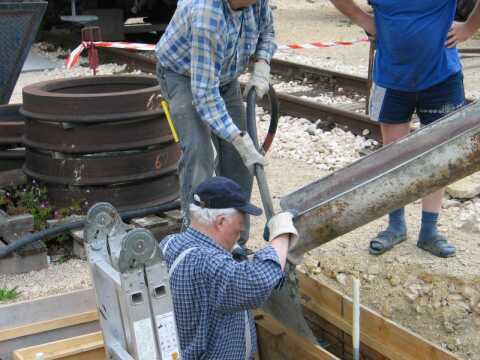

Gutes Verdichten ist wichtig, deshalb haben wir uns eine Rüttelflasche ausgeliehen, die sicherstellt, daß keine Luftblasen im Beton verbleiben.

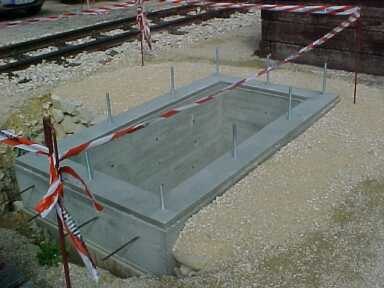

Am 15.06. war der Beton ausgehärtet, die Schalung entfernt und die Grube teilweise verfüllt. Links wird später noch eine Betonplatte an das Fundament angegossen, die das abtropfende Restwasser aus dem Wasserkran auffangen und ableiten soll. Zur Verbindung der Platte mit dem Fundament wurden die hier sichtbaren Armierungsstäbe durch die Schalung geführt und mit der Fundamentarmierung verbunden.

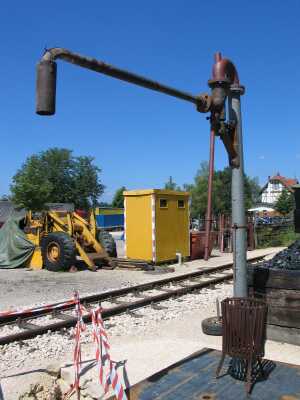

Mitte Juli wurde die Abdeckplatte geliefert und auf das Fundament aufgesetzt. Nun konnte der Wasserkran aufgestellt werden. Um ein Bild zu bekommen, wurde vorläufig der alte Ausleger montiert. Er ist allerdings durchgerostet und etwas zu kurz.
Der Korb neben dem Standrohr wird im Winter mit glühender Kohle gefüllt, um das Einfrieren zu verhindern.

Daß der Ausleger zu kurz ist, bedeutet aber nicht, wir hätten den Standort des Krans falsch berechnet. Der Wasserkran soll beide Gleise bedienen können und steht deshalb genau in der Mitte zwischen Gleis 2a und Gleis 3. Inzwischen ist der neue, etwas längere Ausleger angefertigt und montiert. Auch der auf dem oberen Bild noch fehlende Bock für die Schieberstange steht schon. Nun muss 'nur' noch der Anschluß an die Wasserleitung gelegt und der Schieber, eine Wasseruhr und ein Ablaufhahn für das Restwasser installiert werden.

August 2005

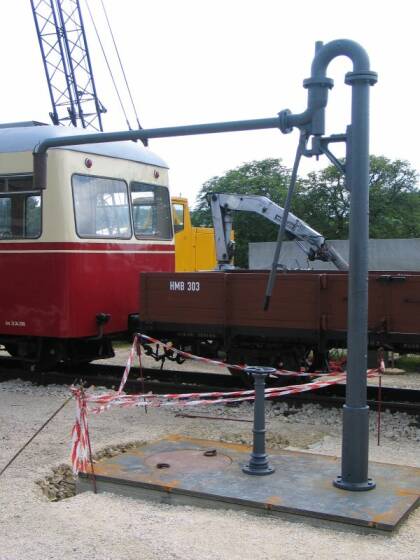

der Wasserkran ist nun lackiert (Größe ca. 42 kb)

Hier das neue Auslegerrohr, wie der ganze Wasserkran auch schon lackiert. Das Handrad zum Absperrventil und die Abdeckung des Mannlochs sind auf dem Bild ebenfalls gut zu erkennen.

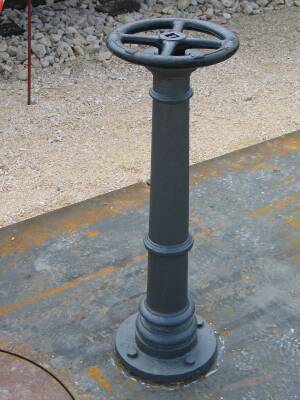

Das Handrad noch mal im Detail.
Handrad zum Schieber (Grö&szlib;e ca. 27 kB)

Handrad zum Schieber (Grö&szlib;e ca. 27 kB)
