Dampflokomotive 11 - Arbeiten am Rahmen und Aufbau 2013

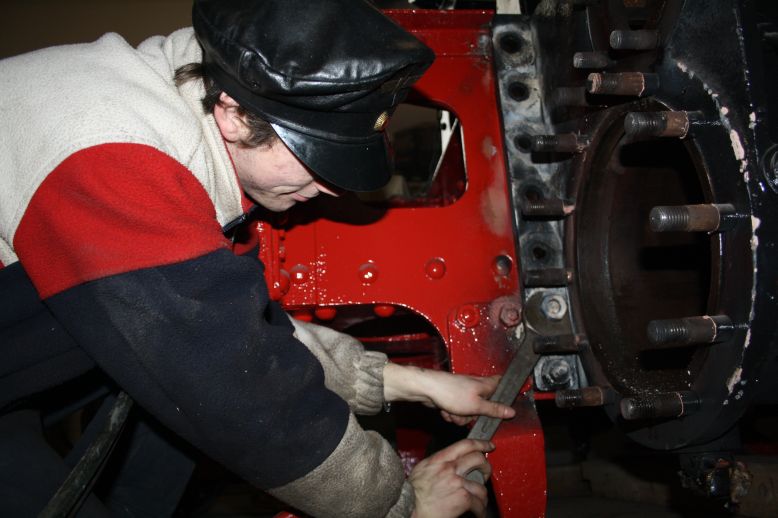

Abbau des linken Zylinders

Der linke Zylinder ist leider nicht mehr zu gebrauchen, daher muß er abgebaut und ein neuer Zylinder angefertigt werden.

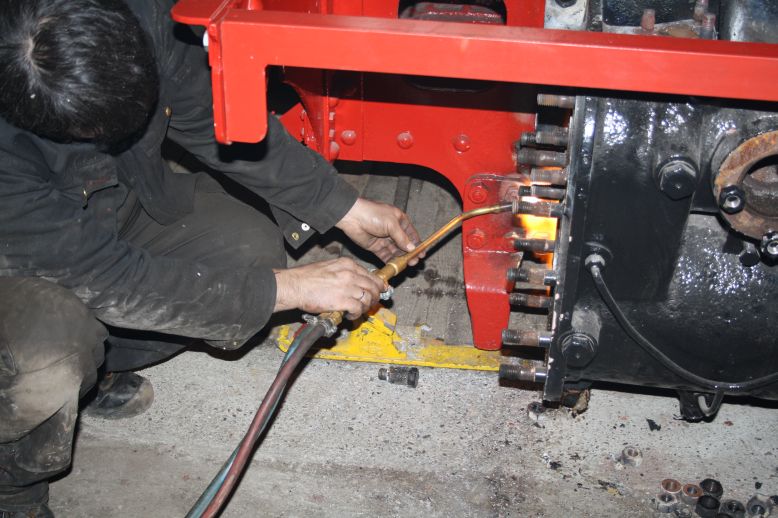

Die Muttern sitzen so fest, daß sie etwas heiß gemacht werden müssen....

... dann gehen sie auf.

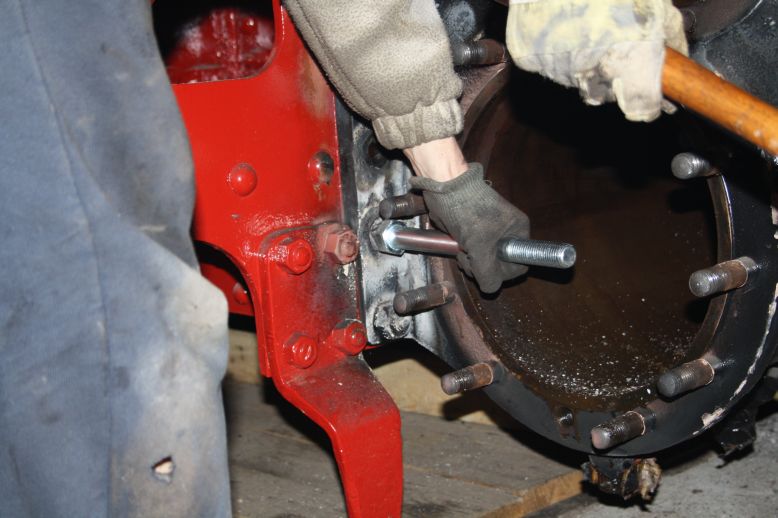

Austreiben der Schrauben.

Die erste Schraubenreihe ist raus.

Nun ist die hintere Reihe dran.

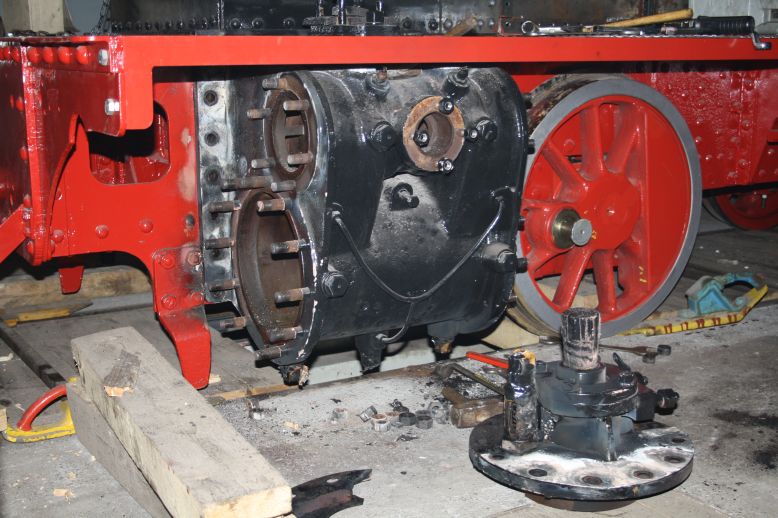

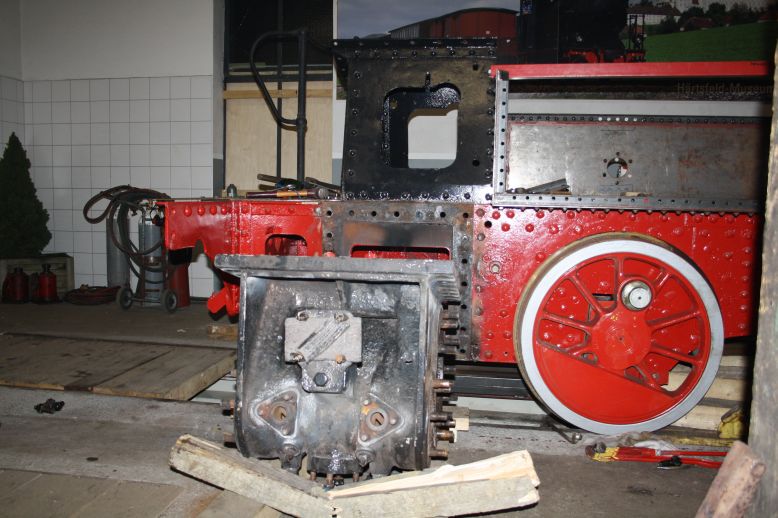

Als die Schrauben alle raus waren, kippte der Zylinder ab und zerlegte gleich mal das Kantholz, das ihn eigentlich hätte fangen sollen. Ist eben kein Leichtgewicht.

Der "Minutenhahn"

Nach dem großen Zylinder hier ein sehr kleines Teil, der sogenannte Minutenhahn.

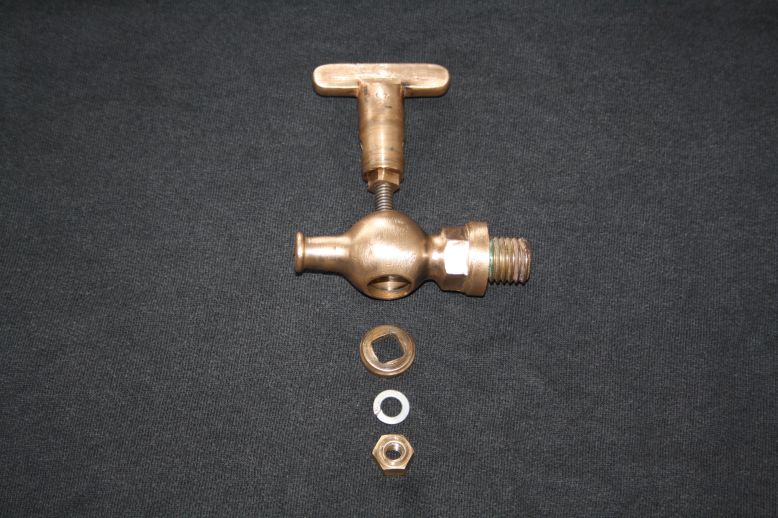

In Einzelteile zerlegt und sauber geputzt.

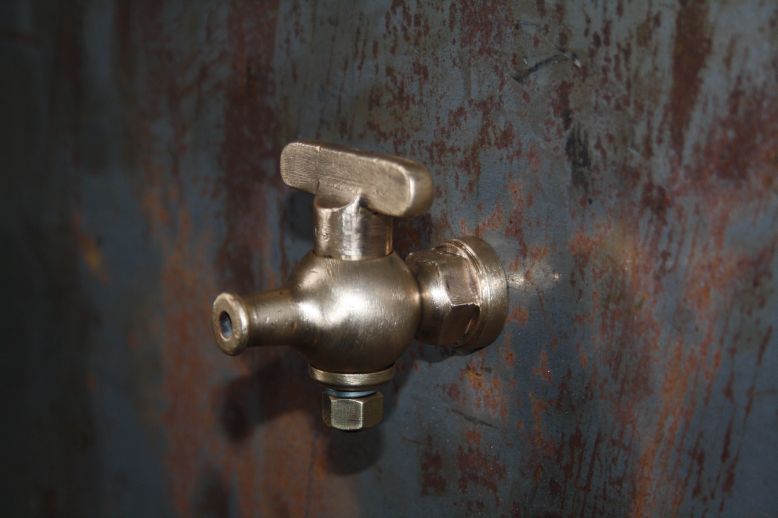

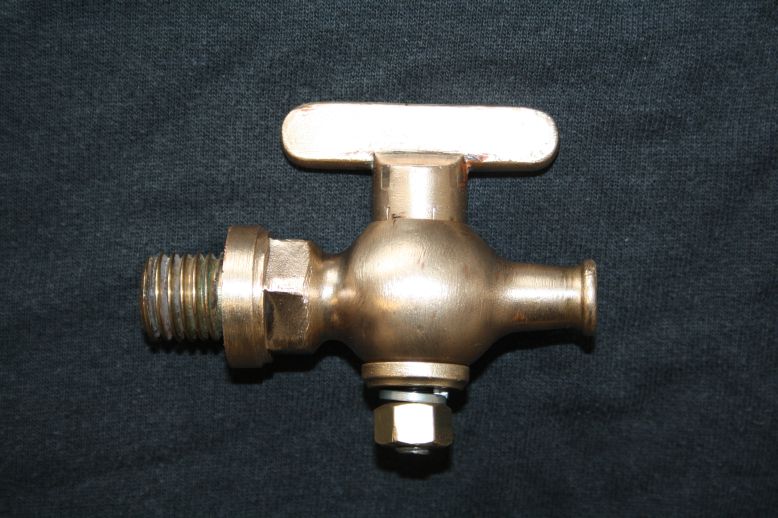

Zusammengebaut sieht er so aus.

Und hier wird er eingebaut, in die Seitenwand des Wasserkastens.
Es handelt sich um einen Prüfhahn um grob festzustellen, wie hoch der Wasserstand im Kasten ist.
Der Name "Minutenhahn" resultiert daraus, daß unser Wasserkran noch eine Minute benötigt, um den Kasten voll zu machen, wenn Wasser aus dem Hahn austritt.

Der Wasserkasten muß wieder runter

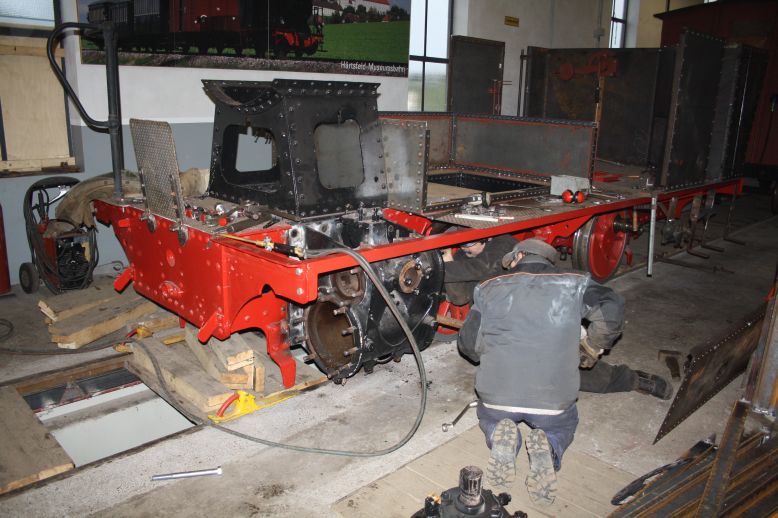

Nachdem die Grundplatte des Wasserkastens an den Rahmen angepasst wurde und Seitenwände vormontiert wurden, wurde der Wasserkasten wieder abgehoben, um ihn weiter nieten zu können.

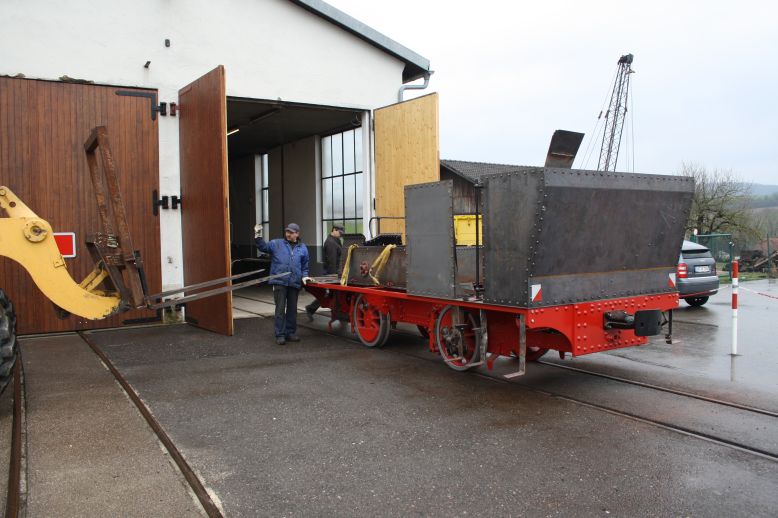

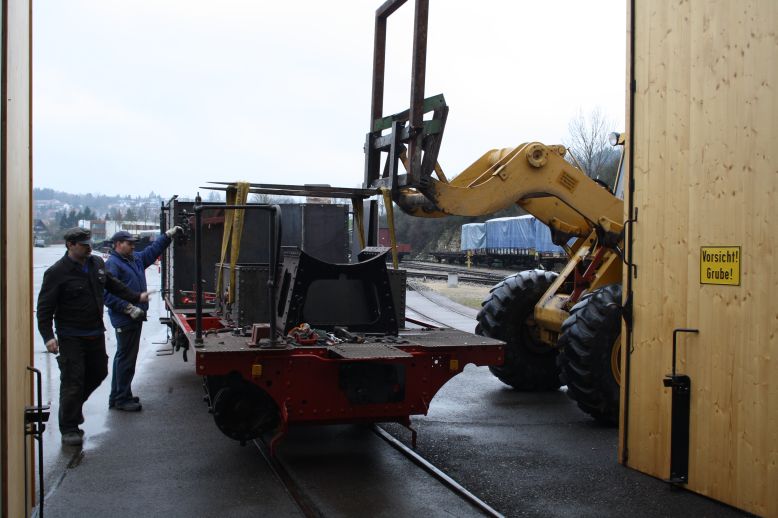

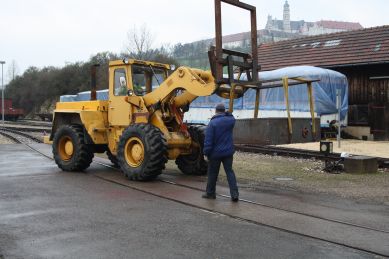

Mit Gurten und Anschlagösen soll der Kasten angehoben werden. Da er in den Lokschuppen soll, nehmen wir dazu den Radlader und nicht den Kran.

Die Gurte sind straff, die Schrauben zum Rahmen gelöst....

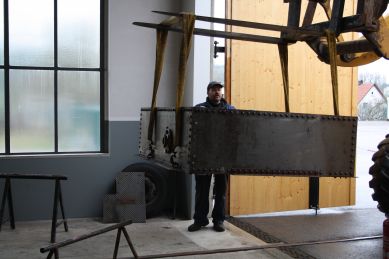

Und schon schwebt der Wasserkasten in die Höhe.

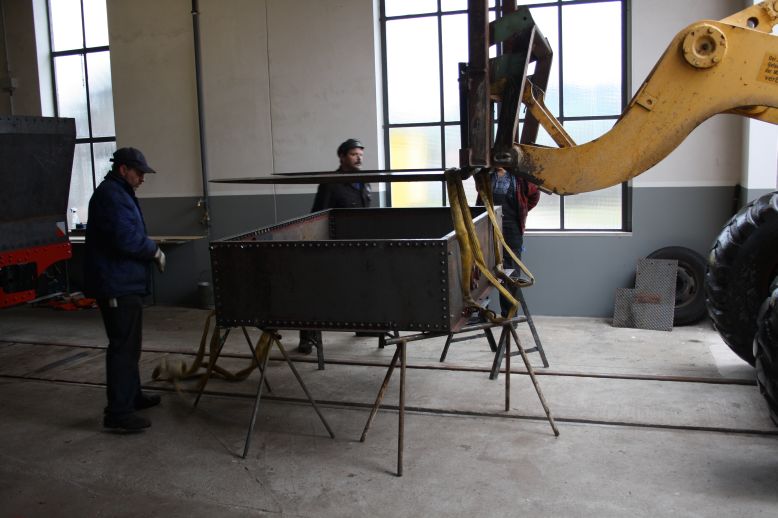

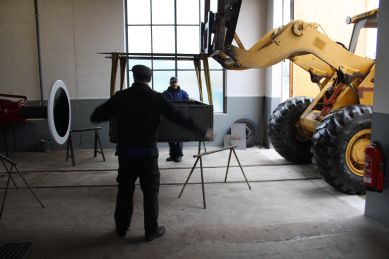

Nachdem die Lok wieder in den Schuppen geschoben wurde, kann der Radlader den Wasserkasten ebenfalls herein fahren und auf Böcke setzen.

Der Kasten sitzt, die Gurte können entfernt werden.

Ein Bodenwinkel wird mit der Grundplatte vernietet.

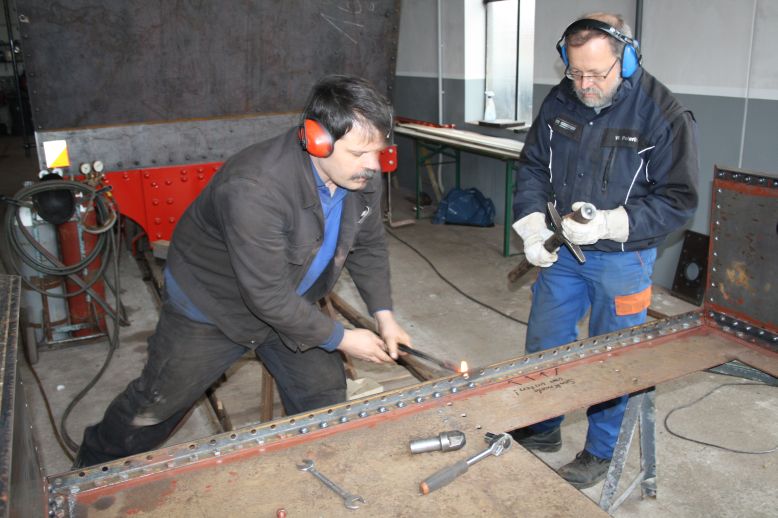

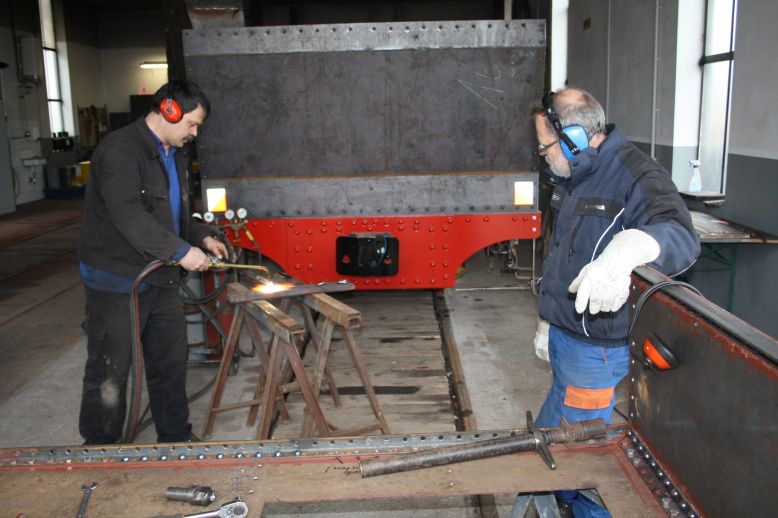

Erst wird der Niet glühend gemacht...

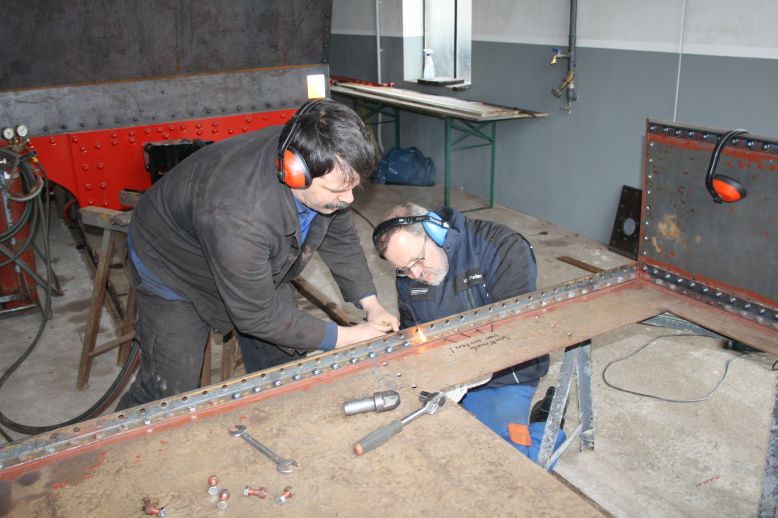

... dann wird er von unten ins Loch gesteckt und der Gegenhalter von einer zweiten Person darunter gesetzt.

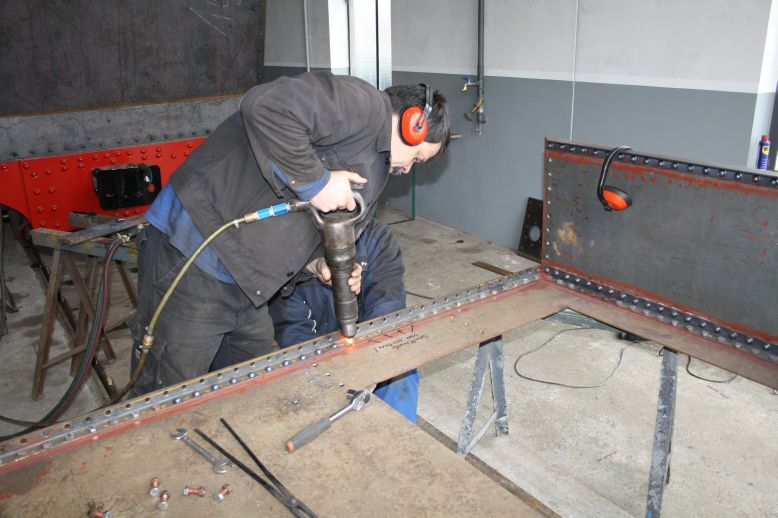

Durch Anziehen der Spindel ist der nötige Gegenhalt für den Hammer da...

... der nun den Nietkopf formt.

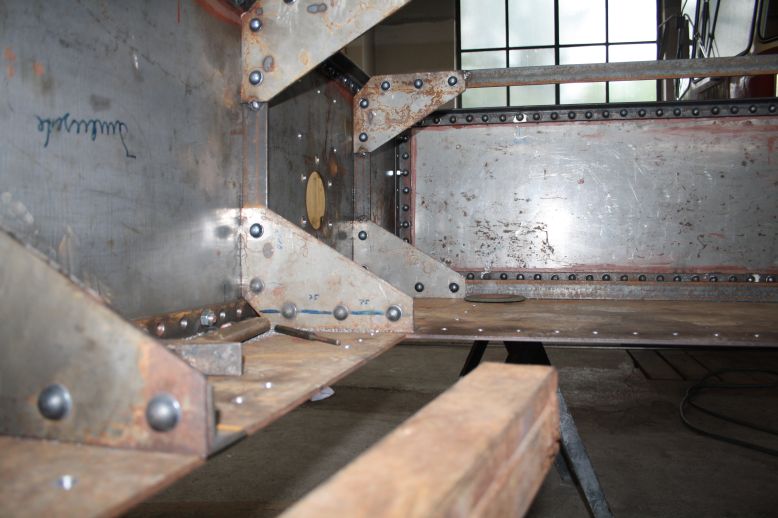

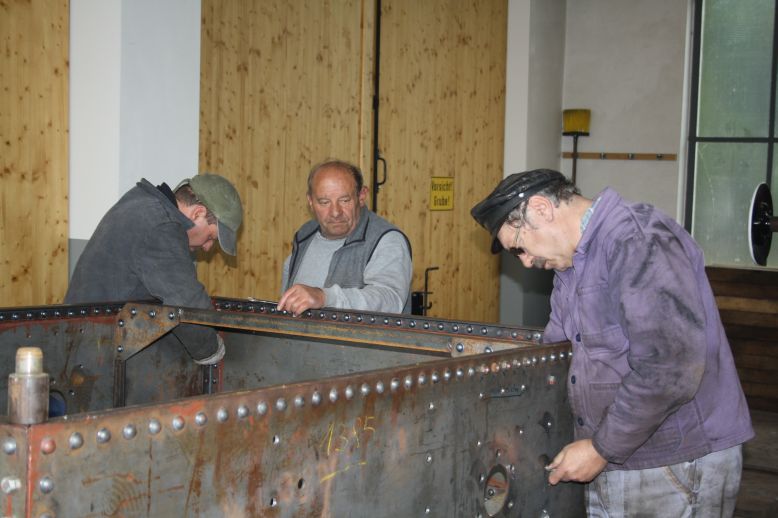

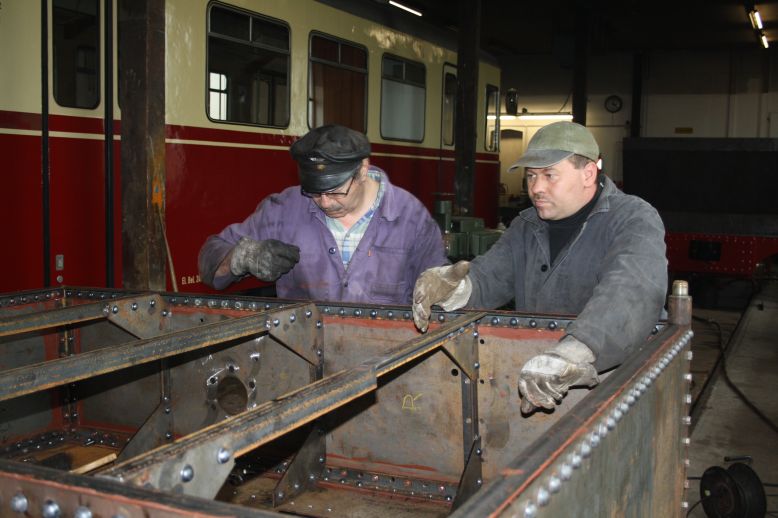

Die Seitenwände sind inzwischen angebracht, jetzt kommen die Aussteifungen dran.

Auch sie werden erst verschraubt, um sie ausrichten zu können, ...

....dann kann es ans nieten gehen.

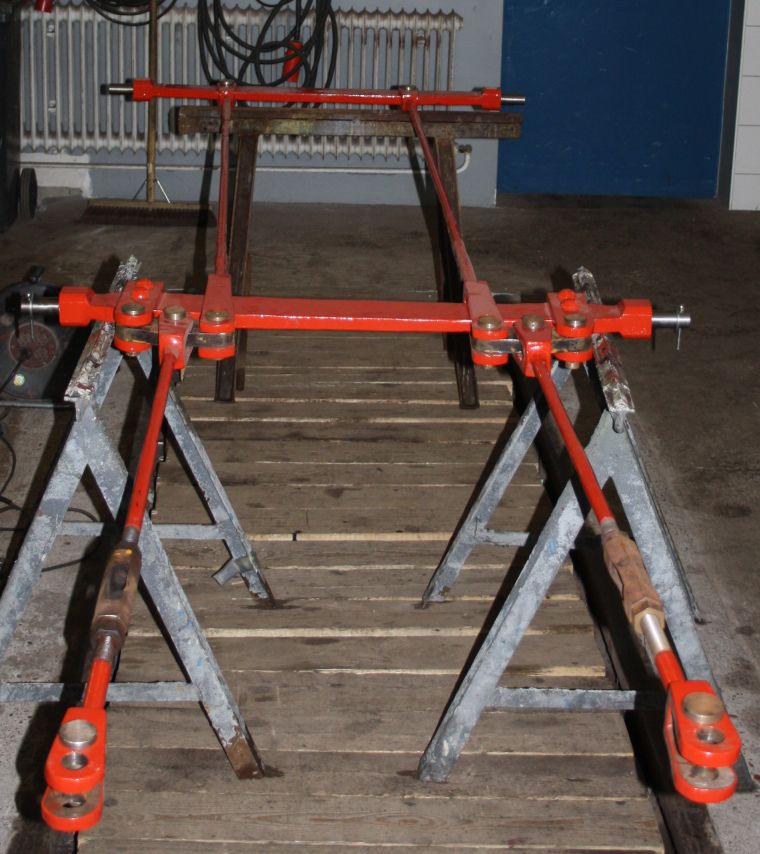

Das Bremsgestänge

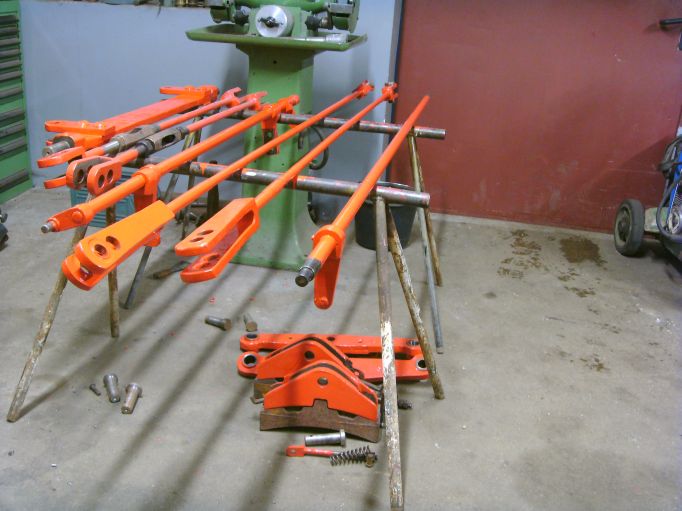

Stück für Stück wurde auch das Bremsgestänge hergerichtet, zum Teil wurde neu ausgebuchst und neue Bolzen angefertigt. Und natürlich wurde es entrostet, grundiert und lackiert.

Dann konnte es probeweise zusammengebaut werden.

Kohlenkasten

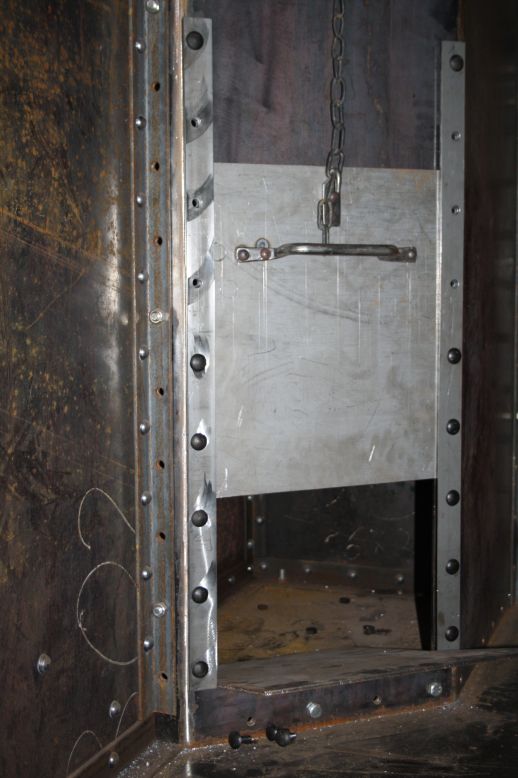

Für den Kohlenkasten musste auch der Schieber der Entnahmeöffnung neu angefertigt werden.
